Пробоотборник сконструирован на базе поршневого баллона БП-ПД, установленного в ударопрочном пластмассовом кейсе с выдвижной ручкой и колесиками. В комплект поставки входят защитные очки и перчатки

Пробоотборник криогенный ПП-К оснащен:

• приставкой – дозой, установленной на поршневой баллон (для работы с криогенными жидкостями)
• индикаторным манометром и магнитным индикатором положения поршня
• вентилем тонкой регулировки (для подключения к аналитическому прибору)
• аварийной разрывной мембраной.

Для удобства работы операторов в комплект входят два металлорукава для подключения к источнику снабжения и для сброса. При отборе пробы один металлорукав соединяет дозу с источником, второй направляется в противоположную сторону от оператора для сброса.

Небольшая теплоемкость конструктивных элементов дозы позволяет быстро охладить её, не затрачивая большое количество жидкости на предварительное захолаживание

Испарение пробы сжиженного газа происходит в одну из камер поршневого баллона. Вторая камера наполнена рабочим газом (гелий, азот) под давлением, превышающим давление криогенной жидкости в источнике на 0.5 МПа.

Для обеспечения наибольшей достоверности анализа пробоотборник оснащен системой подогрева дозы, способствующей равномерному перемешиванию компонентов пробы, что особо актуально при анализе проб сжиженного природного газа с содержанием тяжелых компонентов, которые могут конденсироваться на внутренних стенках баллона.

Благодаря особой конструкции ёмкость полностью промывается от воздуха (или предыдущей пробы) криогенной жидкостью в процессе захолаживания, пробоотборник не требует вакуумирования.

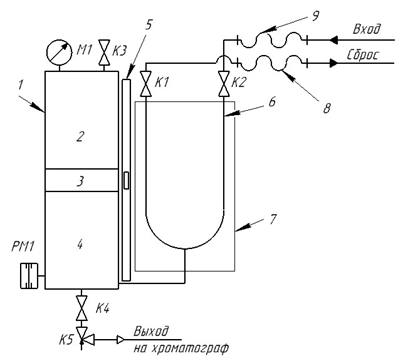

Конструкция

1 - баллон поршневой постоянного давления

2 - камера рабочего газа

3 - поршень

4 - камера пробы

5 - индикатор положения поршня

6 - дозирующая трубка

7 - устройство дозирования и газификации

8, 9 - гибкие металлорукава

К1, К2 - криогенные запорные вентили

К3, К4 - запорные вентили

К5 - вентиль тонкой регулировки

М1 - индикаторный манометр

РМ1 - разрывная мембрана

Присоединительные резьбы:

Вход, сброс: G3/4"

Выход на хроматограф: М8х1
